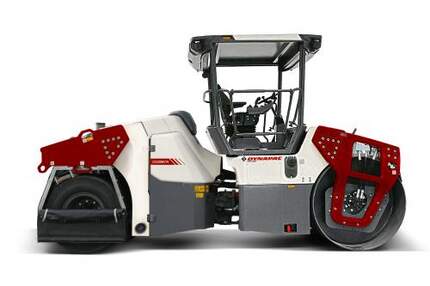

DYNAPAC CC5200C VI

Описание товара
Характеристики
Рабочая масса (включая ROPS): 10310 кг.
Максимальная рабочая масса: 11000 кг.
подробное описание

Каток DYNAPAC CC5200C VI является представителем нового поколения катков DYNAPAC. Благодаря высоким показателям в работе, простоте обслуживания, маневренности, выводит качество уплотнения на новый уровень. Отличается низким уровнем шума, интуитивно понятной панелью, автоматизированной функцией холостого хода.



  • Размеры
  • Характеристики
A. Колесная база 3720 mm
B1. Ширина переднего модуля 2180 mm
B2. Ширина (кабина) 2410 mm
C. Просвет над бордюрным камнем 815 mm
D. Диаметр вальца 1300 mm
H1. Высота с ROPS/кабиной 2990 mm
K. Дорожный просвет 310 mm
L. Длина 5001 mm
O. Боковое смещение 520 mm
R1. Радиус поворота внешний 7410 mm
R2. Радиус поворота внутренний 5460 mm
R3. Радиус поворота внешний (Смещаемый) 5580 mm
R4. Радиус поворота внутренний (Смещаемый) 3630 mm
S. Толщина обечайки вальца 20 mm
W1. Ширина вальца 1950 mm
W2 Ширина колесного модуля 1610 mm
W3. Ширина колеса 322 mm
W4. Межколесное расстояние 464 mm
W5. Колесный интервал 128 mm
α. Угол поворота рулевого колеса ±32°
Сцепление
Диапазон скорости 0-12 km/h
Вертикальная осцилляция ±7°
Теоретически преодолеваемый уклон 35 %
Уплотнение
Нагрузка на колесо 1,100 kg/wheel
Центробежная сила, при высокой/низкой амплитуде 144/ 93 кН
Номинальная амплитуда (высокая/низкая) 0,8/ 0,3 мм
Статическая линейная нагрузка 30,3 кг/см
Частота вибрации, при высокой/низкой амплитуде 51/ 67 Гц
Водяной бак 850 л
Эмульсионный бак 200 л
Водяной бак (управляемый передний валец) 660 л
Двигатель
Производитель/Тип Cummins QSF3.8 IV/T4f
Тип С водяным охлаждением, с дополнительным воздухоохладителем
Номинальная мощность, SAE J1995 97 кВт (130 л.с.) @ 2 200 об./мин
Ёмкость топливного бака 180 л
Объем бака для топливного реагента 15 л
Вариант двигателя
Производитель/Тип Cummins QSF3.8 IIIA/T3
Тип С водяным охлаждением, с дополнительным воздухоохладителем
Номинальная мощность, SAE J1995 104 кВт (140 л.с.) @ 2 200 об./мин
Ёмкость топливного бака 180 л
Гибравлическая система
Привод аксиально-поршневой насос переменной производительности радиально-поршневые моторы (3) переменной производительности
Вибрация Регулируемые аксиально поршневые гидронасосы (1). Нерегулируемые аксиально поршневые гидромоторы (1)
Рулевое управление Нерегулируемый шестеренный гидронасос
Основной тормоз Гидростатический, зависящий от положения рукояти движения
Парковочный/ аварийный тормоз Высоконадежный многодисковый тормоз в гидромоторах вальца и колес.
