DYNAPAC CC1300

скачать брошюру DYNAPAC CC1300
Характеристики товара
Рабочая масса (включая ROPS): 3900 кг.
Максимальный вес: 4030 кг.
Cмотреть все характеристики

Инновационные технологии на основе собственных разработок Dynapac

Надежность, высокая производительность и длительный срок эксплуатации;

Наилучшее соотношение цена/качество;

Оптимальное сочетание технических параметров;

подробное описание

Шестое поколение малых асфальтовых катков Dynapac специально спроектировано для соответствия самым жестким условиям строительной отрасли. В основе концептуальной модели - оператор и забота о нем. Результат - современная, надежная, простая в управлении машина для достижения лучшего результата в уплотнении. Новое поколение катков имеет уникальный дизайн с поперечно расположенным двигателем, в сочетании с превосходной обзорностью с платформы оператора и массивными литыми опорами вальцов, которые предоставляют широкие такелажные возможности для закрепления и простой и удобной транспортировки катков.

Модели серии превосходно подходят для проведения работ на объектах городской инфраструктуры. В стандартном исполнении оба вальца являются ведущими и вибрационными, также предлагается комбинированное исполнение с одним вибрационным вальцом и четырьмя пневматическими шинами. Благодаря большому диаметру вальцов обеспечивается высокая эффективность при уплотнении различных типов асфальтовой смеси. Оптимальное соотношение диаметра вальца и статической линейной нагрузки сокращает риск образования трещин на уплотняемой поверхности в процессе работы. Большой зазор под боковыми опорами вальцов позволяет работать вплотную даже рядом с высокими бордюрами.

  • Размеры
  • Характеристики
A. Колесная база 1 925 мм
B. Ширина 1 450 мм
C. Просвет над бордюрным камнем 600 мм
D. Диаметр вальца 802 мм
H1. Высота с ROPS/кабиной 2 750 мм
H2. Высота без ROPS/кабины 1 855 мм
K. Дорожный просвет 260 мм
L. Длина 2 725 мм
O1. Вылет рамы, правый 50 мм
O2. Вылет рамы, левый 50 мм
R1. Радиус поворота внешний 4 240 мм
R2. Радиус поворота внутренний 2 940 мм
S. Толщина обечайки вальца 16 мм
W. Вес вальца 1 300 мм
α. Угол поворота рулевого колеса ±30°
Сцепление
Диапазон скорости 0-10 km/h
Вертикальная осцилляция ±10°
Теоретически преодолеваемый уклон 37 %
Уплотнение
Центробежная сила 33 кН
Номинальная амплитуда 0,5 мм
Статическая линейная нагрузка (передний/задний модуль) 14,5/ 15,4 кг/см
Частота вибрации 52 Гц
Водяной бак 200 л
Двигатель
Производитель/Тип Kubota D1803-CR-TE4B (T4f)
Тип с водяным охлаждением
Номинальная мощность, SAE J1995 33 кВт (44 л.с.) @ 2 600 об./мин
Ёмкость топливного бака 50 л
Гибравлическая система
Привод Регулируемый аксиально поршневой гидронасос. Нерегулируемые радиально поршневые гидромоторы (2).
Вибрация Нерегулируемый шестеренный гидронасос/гидромотор.
Рулевое управление Нерегулируемый шестеренный гидронасос.
Основной тормоз Гидростатический, зависящий от положения рукояти движения
Парковочный/ аварийный тормоз Высоконадежный многодисковый тормоз в гидромоторах вальца и колес.

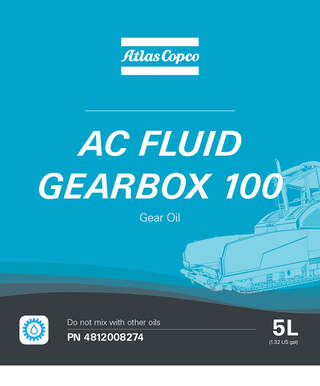

DRUM GEAR
Тип масла Объем Дополнительная информация
Atlas Copco Gearbox 100 1,7 liter
P/N
5 l can 4812008274
20 l can 4812008275
209 l drum 4812008276
Atlas Copco Gearbox 100
ENGINE
Тип масла Объем Дополнительная информация
Engine Oil Paroil E Mission Green 8 l for Deutz engine
P/N
5 l can 1630047100
20 l can 1630047200
Engine Oil Paroil E Mission Green

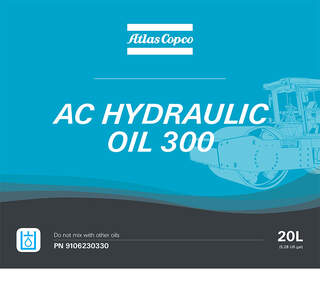

HYDRAULIC OIL TANK
Тип масла Объем Дополнительная информация
Atlas Copco Hydraulic Oil 300 40 liter
P/N
20 l can 9106230330
209 l drum 9106230331
Atlas Copco Hydraulic Oil 300

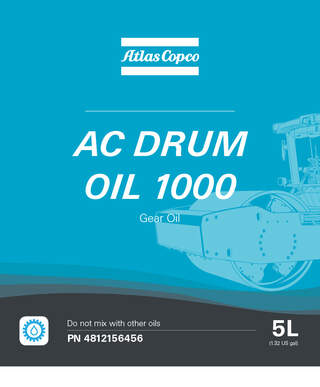

МАСЛО ВАЛЬЦА
Тип масла Объем Дополнительная информация
Atlas Copco Drum Oil 1000 6,4 liter
P/N
5 l can 4812156456
Atlas Copco Drum Oil 1000
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812159983 Start up kit CG2300
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 1000H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812159982 CG2300 (Inc. Oil)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812159981 CG2300 (Inc. Oil)
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 500H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812159382 CG2300 (Inc. Oil)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812159381 CG2300 (Inc. Oil)
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 50H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812159980 CG2300 (Inc. Oil)
КОМПЛЕКТ ФОРСУНОК ОРОШЕНИЯ
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812161288 50 pieces.
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812161289 100 pieces.
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812161290 200 pieces.
Dyn@Link Dyn@Link

A tool to monitor and control their machine fleet efficiently and conveniently.
