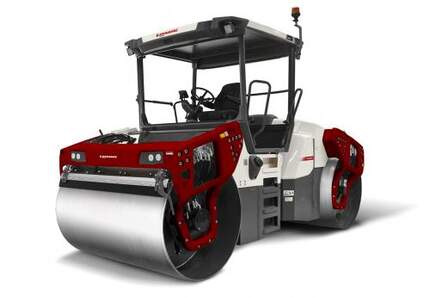

DYNAPAC CC4200 VI

скачать брошюру DYNAPAC CC4200 VI
Характеристики товара
Рабочая масса (включая ROPS): 10000 кг.
Максимальный вес: 13150 кг.
Cмотреть все характеристики

Инновационные технологии на основе собственных разработок Dynapac

Надежность, высокая производительность и длительный срок эксплуатации;

Наилучшее соотношение цена/качество;

Оптимальное сочетание технических параметров;

подробное описание

Шестое поколение Dynapac (CC4000 - CC6200 VI) отличается уникальным дизайном и конструкцией, что обеспечит максимальный комфорт для оператора, невероятную легкость в эксплуатации, превосходную маневренность и непревзойденное качество уплотнения!

Катки Dynapac СС4000VI, CC4200VI и CC5200VI представлены в комбинированных версиях с задним колесным модулем вместо вальца. Такая техника позволит скомбинировать работу пневмоколесного и гладковальцового катков для более точного формирования текстуры слоя. В стандартную комплектацию входит отдельная система орошения с эмульсионным баком, для более легкого заполнения которого имеются в наличии подножки и поручни. Для комфортной очистки каждое из колес имеет персональный скребок и мат из коксового волокна, с возможностью мгновенного перевода из транспортного в рабочее положение. К качестве дополнительной опции доступны теплоизолирующие колесные фартуки.

  • Размеры
  • Характеристики
W. Вес вальца 1200 mm
A. Колесная база 3760 mm
B1. Ширина переднего модуля 1910 mm
B2. Ширина (кабина) 2140 mm
C. Просвет над бордюрным камнем 815 mm
D. Диаметр вальца 1300 mm
H. Высота с ROPS/кабиной 2990 mm
K. Дорожный просвет 310 mm
L. Длина 5060 mm
O. Боковое смещение 520 mm
R1. Радиус поворота внешний 7270 mm
R2. Радиус поворота внутренний 5590 mm
R3. Радиус поворота внешний (Смещаемый) 5460 mm
R4. Радиус поворота внутренний (Смещаемый) 3780 mm
S. Толщина обечайки вальца 20 mm
W. Вес вальца 1680 mm
α. Угол поворота рулевого колеса ±32°
Сцепление
Диапазон скорости 0-12 km/h
Вертикальная осцилляция ±7°
Теоретически преодолеваемый уклон 40 %
Уплотнение
Центробежная сила, при высокой/низкой амплитуде 128 кН/84 кН
Номинальная амплитуда (высокая/низкая) 0,8 мм/0,3 мм
Статическая линейная нагрузка (передний/задний модуль) 29,8 кг/см/29,8 кг/см
Частота вибрации, при высокой/низкой амплитуде 51 Гц/67 Гц
Водяной бак 680 литров (880 литров с дополнительным водным баком)
Водяной бак (управляемый передний валец) 740 литров
Двигатель
Производитель/Тип Cummins QSF 3.8 IV/T4f
Тип С водяным охлаждением, с дополнительным воздухоохладителем
Номинальная мощность, SAE J1995 97 кВт (130 л.с.) @ 2 200 об./мин
Ёмкость топливного бака 180 л
Объем бака для топливного реагента 15 л
Вариант двигателя
Производитель/Тип Cummins QSF 3.8 IIIA/T3
Тип С водяным охлаждением, с дополнительным воздухоохладителем
Номинальная мощность, SAE J1995 104 кВт (140 л.с.) @ 2 200 об./мин
Гибравлическая система
Привод Регулируемый аксиально поршневой гидронасос. Нерегулируемые радиально поршневые гидромоторы (2).
Вибрация Нерегулируемый шестеренный гидронасос/гидромотор.
Рулевое управление Нерегулируемый шестеренный гидронасос.
Основной тормоз Гидростатический, зависящий от положения рукояти движения
Парковочный/ аварийный тормоз Высоконадежный многодисковый тормоз в гидромоторах вальца и колес.
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 1000H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812161475 CC6200 VI (IV/T4F)
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 2000H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812161476 CC6200 VI (IV/T4F)
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 500H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812161474 CC6200 VI (IV/T4F)
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 50H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812160752 CC6200 VI (IV/T4F)
КОМПЛЕКТ ВАЛА ВИБРАЦИИ
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4700945903
КОМПЛЕКТ ПОДШИПНИКОВГО УЗЛА ВАЛЬЦА
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4700938891
КОМПЛЕКТ РЕЗИНОВЫХ АМОРТИЗАТОРОВ
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4700945904
КОМПЛЕКТ СКРЕБКОВ НА ВАЛЬЦЫ
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4700945908
КОМПЛЕКТ ФОРСУНОК ОРОШЕНИЯ
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812155698
