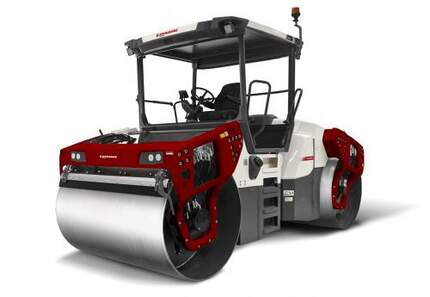

DYNAPAC CC5200 VI

скачать брошюру DYNAPAC CC5200 VI
Характеристики товара
Рабочая масса (включая ROPS): 11800 кг.
Максимальный вес: 14890 кг.
Cмотреть все характеристики

Инновационные технологии на основе собственных разработок Dynapac

Надежность, высокая производительность и длительный срок эксплуатации;

Наилучшее соотношение цена/качество;

Оптимальное сочетание технических параметров;

подробное описание

Шестое поколение Dynapac (CC4000 - CC6200 VI) отличается уникальным дизайном и конструкцией, что обеспечит максимальный комфорт для оператора, невероятную легкость в эксплуатации, превосходную маневренность и непревзойденное качество уплотнения!

Катки Dynapac СС4000VI, CC4200VI и CC5200VI представлены в комбинированных версиях с задним колесным модулем вместо вальца. Такая техника позволит скомбинировать работу пневмоколесного и гладковальцового катков для более точного формирования текстуры слоя. В стандартную комплектацию входит отдельная система орошения с эмульсионным баком, для более легкого заполнения которого имеются в наличии подножки и поручни. Для комфортной очистки каждое из колес имеет персональный скребок и мат из коксового волокна, с возможностью мгновенного перевода из транспортного в рабочее положение. К качестве дополнительной опции доступны теплоизолирующие колесные фартуки.

  • Размеры
  • Характеристики
A. Колесная база 3760 mm
B1. Ширина переднего модуля 2180 mm
B2. Ширина (кабина) 2410 mm
C. Просвет над бордюрным камнем 815 mm
D. Диаметр вальца 1300 mm
H. Высота с ROPS/кабиной 2990 mm
K. Дорожный просвет 310 mm
L. Длина 5060 mm
O. Боковое смещение 520 mm
R1. Радиус поворота внешний 7410 mm
R2. Радиус поворота внутренний 5460 mm
R3. Радиус поворота внешний (Смещаемый) 5580 mm
R4. Радиус поворота внутренний (Смещаемый) 3630 mm
S. Толщина обечайки вальца 20 mm
W. Вес вальца 1950 mm
α. Угол поворота рулевого колеса ±32°
Сцепление
Диапазон скорости 0-12 km/h
Вертикальная осцилляция ±7°
Теоретически преодолеваемый уклон 34 %
Уплотнение
Центробежная сила, при высокой/низкой амплитуде 144 кН/93 кН
Номинальная амплитуда (высокая/низкая) 0,8 мм/0,3 мм
Статическая линейная нагрузка (передний/задний модуль) 30,3 кг/см/30,3 кг/см
Частота вибрации, при высокой/низкой амплитуде 51 Гц/67 Гц
Водяной бак 850 литров (1050 литров с дополнительным водным баком)
Водяной бак (управляемый передний валец) 860 литров
Двигатель
Производитель/Тип Cummins QSF 3.8 IV/T4f
Тип С водяным охлаждением, с дополнительным воздухоохладителем
Номинальная мощность, SAE J1995 97 кВт (130 л.с.) @ 2 200 об./мин
Ёмкость топливного бака 180 л
Объем бака для топливного реагента 15 л
Вариант двигателя
Производитель/Тип Cummins QSF3.8 IV/T4f
Тип С водяным охлаждением, с дополнительным воздухоохладителем
Номинальная мощность, SAE J1995 104 кВт (140 л.с.) @ 2 200 об./мин
Ёмкость топливного бака 180 л
Гибравлическая система
Привод аксиально-поршневой насос переменной производительности радиально-поршневые моторы (2) переменной производительности
Вибрация Регулируемые аксиально поршневые гидронасосы (2). Нерегулируемые аксиально поршневые гидромоторы (2)
Рулевое управление Нерегулируемый шестеренный гидронасос
Основной тормоз Гидростатический, зависящий от положения рукояти движения
Парковочный/ аварийный тормоз Высоконадежный многодисковый тормоз в гидромоторах вальца и колес.
BACK UP ALARM KIT
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812115257 BACK UP ALARM
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812159572 Start up kit
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812160468 CC1300C T4 s/n 1000037*xFA0*****- (Start up kit)
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 1000H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812156268 (No. Oil)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812159567 (No. Oil)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812160466 CC1300C T4 s/n 1000037*xFA0*****- (No. Oil)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812160467 CC1300C T4 s/n 1000037*xFA0*****- (No. Oil)
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 250H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812156288 (No. Oil)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812159564 (No. Oil)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812160462 CC1300C T4 s/n 1000037*xFA0*****- (No. Oil)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812160463 CC1300C T4 s/n 1000037*xFA0*****- (No. Oil)
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 500H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812156266 (No. Oil)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812159565 (No. Oil)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812160464 CC1300C T4 s/n 1000037*xFA0*****- (No. Oil)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812160465 CC1300C T4 s/n 1000037*xFA0*****- (No. Oil)
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 50H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812156265 (No. Oil)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812159563 (No. Oil)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812160460 CC1300C T4 s/n 1000037*xFA0*****- (No. Oil)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812160461 CC1300C T4 s/n 1000037*xFA0*****- (No. Oil)
CЕРВИСНЫЕ КОМПЛЕКТЫ ДЛЯ ОБСЛУЖИВАНИЯ , 750H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812156288 (No. Oil)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812159564 (No. Oil)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812160462 CC1300C T4 s/n 1000037*xFA0*****- (No. Oil)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812160463 CC1300C T4 s/n 1000037*xFA0*****- (No. Oil)
ROTATING BEACON KIT
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812115254 ROTATING BEACON WHEN ROPS
SEAT BELT KIT
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812115298 SEAT BELT 2" FOR ROPS
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4700391656 SMV (SLOW MOVING VEHICLE) SIGN
SPRING LOADED SCRAPERS KIT
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812115261 SPRING LOADED SCRAPERS (CC1300)
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812115263 SPRING LOADED SCRAPERS (CC1300C)
КОМПЛЕКТ ВАЛА ВИБРАЦИИ
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4700938909
КОМПЛЕКТ КРЕСТОВИНЫ РУЛЕВОГО УПРАВЛЕНИЯ
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4700938575
КОМПЛЕКТ ПОДШИПНИКОВГО УЗЛА ВАЛЬЦА
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4700938893
КОМПЛЕКТ РЕЗИНОВЫХ АМОРТИЗАТОРОВ
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4700938887 Drum
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812160851 Drum
КОМПЛЕКТ СКРЕБКОВ НА ВАЛЬЦЫ
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4700938915 12mm
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4812160689 wheels
КОМПЛЕКТ ФОРСУНОК ОРОШЕНИЯ
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Комбинированные асфальтовые катки 4700940594
