Рабочая масса (вкл. кабину): | 12200 кг. |
Рабочая масса (включая ROPS): | 12000 кг. |
Максимальный вес: | 13800 кг. |
Cмотреть все характеристики |
Инновационные технологии на основе собственных разработок Dynapac
Надежность, высокая производительность и длительный срок эксплуатации;
Наилучшее соотношение цена/качество;
Оптимальное сочетание технических параметров;

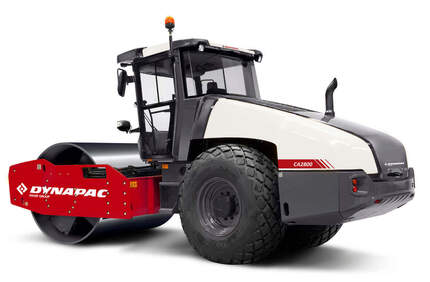

Грунтовые катки Dynapac средних габаритов обладают параметрами статической линейной нагрузки в диапазоне от 25 до 45 кг/см. Они отлично подойдут для уплотнения большого спектра материалов — от каменной насыпи до гравия и песка. Параметры амплитуды вибрации от 1,8 до 2 мм для моделей СА3500 и СА4000 позволяют реализовать уплотнение каменной насыпи на глубину от 1,25 до 1,5 метров. В результате большая глубина уплотнения дает отличную производительность и уменьшает количество проходов для достижения необходимого уплотнения. Это поможет расходовать топливо более экономно, а также уменьшить затраты на кубический метр расходуемого уплотненного материала.
A. Колесная база | 2 990 мм |
B1. Ширина переднего модуля | 2 300 мм |
B2. Ширина заднего модуля | 2 130 мм |
D. Диаметр вальца | 1 500 мм |
H. Высота с ROPS/кабиной | 2 870 мм |
H 1. Высота с ROPS/кабиной | 2 870 мм |
H 2. Высота без ROPS/кабины | 2 130 мм |
K1. Дорожный просвет | 450 мм |
K2. Просвет над бордюрным камнем | 450 мм |
L. Длина | 5 990 мм |
O1. Вылет рамы, правый | 85 мм |
O2. Вылет рамы, левый | 85 мм |
R1. Радиус поворота внешний | 5 600 мм |
R2. Радиус поворота внутренний | 3 300 мм |
S. Толщина обечайки вальца | 25 мм |
W. Вес вальца | 2 130 мм |
α. Угол поворота рулевого колеса | ±38° |
Рабочая масса, кг. | 12200 |
---|
Сцепление | |
Диапазон скорости | 4/6/7/12 km/h |
---|---|
Размер шины (8-слойная) | 23,1 x 26 AW |
Теоретически преодолеваемый уклон | 55 % |
Вертикальная осцилляция | ±9° |
Уплотнение | |
Статическая линейная нагрузка | 36 кг/см |
Номинальная амплитуда (высокая/низкая) | 1,8 мм/ 0,9 мм |
Частота вибрации, при высокой/низкой амплитуде | 33 Гц/ 34 Гц |
Центробежная сила, при высокой/низкой амплитуде | 250 кН/ 130 кН |
Двигатель | |
Ёмкость топливного бака | 272 л |
Вариант двигателя | |
Производитель/Тип | Cummins QSB4.5 (IIIA/3) |
Тип | Дизельный с водяным охлаждением и турбонаддувом |
Номинальная мощность, SAE J1995 | 97 кВт (130 л.с.) @ 2 200 об./мин |
Гибравлическая система | |
Привод | Гидростатический |
Вибрация | Гидростатическая |
Рулевое управление | Гидростатическое |
Основной тормоз | Гидростатический, зависящий от положения рукояти движения |
Парковочный/ аварийный тормоз | Отказоустойчивые многодисковые в редукторе вальца и задней оси |
Тип масла | Объем | Дополнительная информация | |
---|---|---|---|
Atlas Copco Drum Oil 1000 | 2,2 l/side | P/N 5 l can 4812156456 |
Тип масла | Объем | Дополнительная информация | |
---|---|---|---|

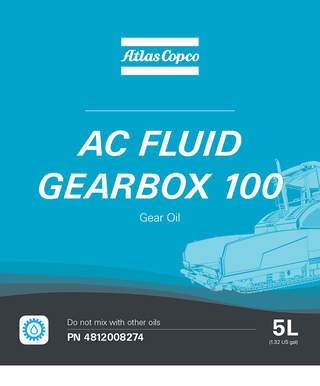

Atlas Copco Gearbox 100 | 2,5 l | P/N 5 l can 4812008274 20 l can 4812008275 209 l drum 481200827 |
Тип масла | Объем | Дополнительная информация | |
---|---|---|---|
Atlas Copco Engine 100 | 11 l | P/N 5 l can 5580020624 20 l can 5501522700 |
Тип масла | Объем | Дополнительная информация | |
---|---|---|---|

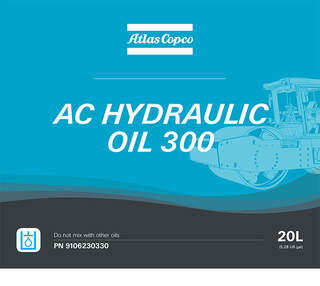

Atlas Copco Hydraulic Oil 300 | 41 l | P/N 20 l can 9106230330 209 l drum 9106230331 |
Тип масла | Объем | Дополнительная информация | |
---|---|---|---|
Atlas Copco Hydraulic Oil 300 | 80 l | P/N 20 l can 9106230330 209 l drum 9106230331 |
Тип масла | Объем | Дополнительная информация | |
---|---|---|---|
Atlas Copco Gearbox 100 | 16,5 l 12,5 l for No-spin |
P/N 5 l can 4812008274 20 l can 4812008275 209 l drum 4812008276 |
Тип масла | Объем | Дополнительная информация | |
---|---|---|---|
Atlas Copco Gearbox 100 | 2 l/side 1,9 l/side for No-Spin |
P/N 5 l can 4812008274 20 l can 4812008275 209 l drum 4812008276 |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Грунтовые катки | 4812157254 | (IIIA/T3) Start up kit |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Грунтовые катки | 4812157254 | (IIIB/T4i) Start up kit's |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Грунтовые катки | 4812156995 |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Грунтовые катки | 4812157277 | Incl. oil |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Грунтовые катки | 4812158053 |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Грунтовые катки | 4812157255 | Incl. oil |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Грунтовые катки | 4812156994 |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Грунтовые катки | 4812157363 | Incl. oil |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Грунтовые катки | 4812156993 (incl. oil) |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Грунтовые катки | 4812157274 |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Грунтовые катки | 4700945657 |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Грунтовые катки | 4812157779 | Tilt |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Грунтовые катки | 4812157780 | Turn |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Грунтовые катки | 4812157275 |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Грунтовые катки | 4812157276 |
Категория | Подкатегория | P/N | Дополнительная информация | |
---|---|---|---|---|
УПЛОТНЕНИЕ | Грунтовые катки | 4812158576 | Drum |
